產品性能
特點與優點
工作原理
尺寸與材質
編號
附件

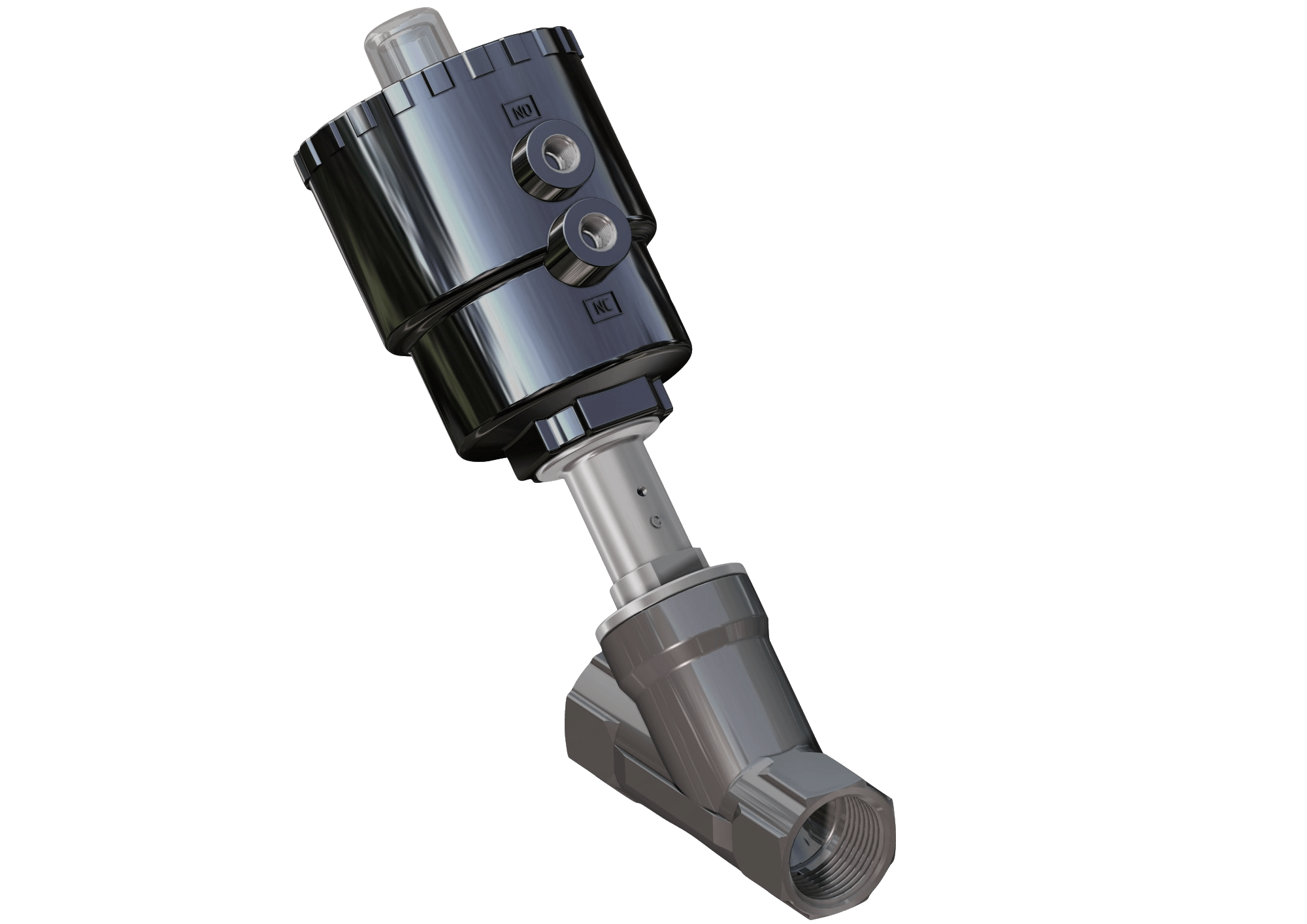

產品一般性能介紹

按照ISO 228/1和ISO 7/1標準，以螺紋連接；也可按要求提供其它類型連接。

可以在任何方向安裝：橫向，縱向，傾斜。

雙動型和單動型產品能提供的口徑規格從3/8英寸到2英寸，可從阻塞錘上下兩端關閉，而單動型閥門從阻塞錘下端開啟。

符合歐盟承壓產品97/23 EC“PED”標準

可提供符合歐盟ATEX 2014-34-EU 標準的防爆型系列（需此類產品的客戶訂貨時須提出）

介質的不同流向會造成閥門工作方式的不同，使一種型號的自動閥門有多個變化型號。

下表列出了與此類產品的標準型號相關的主要參數和工作方式。

閥門的最低工作壓力是根據閥門的型號和腔內流體壓力的峰值差異確定的，由此也可確定對應的閥門編號。

適用介質范圍

空氣、水、酒精、油、石油燃料油、鹽溶液、蒸汽等（所有適用于AISI 316或青銅RG5的流體介質）。

按所選型號和運行參數，閥門的工作壓力應位于0-16 / 25 bar，（蒸汽介質在180°C時，工作壓力為0-10 bar）；詳情見下頁。

介質溫度：從-10°C至+180°C

介質最大粘度：600 cst（mm2/s）

控制驅動用介質

控制驅動用介質：干的或濕潤的壓縮空氣、氣體和其它中性介質

環境溫度：從-10°C至+60°C

產品特點和益處
1	楔型密封圈鑲嵌缸內而不是活塞上	增加執行器的行徑及與其連接的執行器的行徑,保證較高的流體流動比率（減少流體的流動損失）
1	楔型密封圈鑲嵌缸內而不是活塞上	減少密封圈的磨損
2	從DN63開始，金屬活塞表面鍍有一層（10-15微米）鎳化學電鍍層	由于表面增加了堅硬的覆蓋層（硬度700-750HV）減少了活塞的磨損
3	采用彈簧預裝密封圈	保證彌合了因軸承的線性運動而產生的縫隙，避免了流體的外泄
3	采用彈簧預裝密封圈	這樣使密封圈能保持V字形的蓄能狀態，也彌補了因大量熱能的損耗而造成的尺寸變化
4	彈簧的下端預裝了5個這樣的V型密封圈，上端則預裝了3個。	保證閥門在長時間運轉后性能仍完好無損
5	輥軸承	由于輥軸承的表面粗糙度很低（0.1微米），容易轉動，減少了其對密封圈的磨損
6	長距變軌	通過減少閥門內的湍流，改善了其液壓性能
7	變動閥芯/自動排列	適合安裝于閥門主體，保證閥門工作性能
?	符合防爆標準（ATEX）的資質證書	允許在有潛在爆炸危險的環境中安裝此類產品
?	歐盟壓力設備標準（PED）的資質證書	完全符合歐盟壓力設備的安全標準

常閉型：雙向常閉。介質從閥芯下方流入，可避免水錘作用。介質從閥芯上方流入，將受到水錘擠壓.

? ?

常開型：介質從閥芯下方流入，常開

schema NC valvole a flusso avviato - sotto

雙動型，介質可雙向流入

尺寸表

DN	G *	執行器	A	B	C	D	?E	F	ch. L	H
15	3/8”	? 50	190	156.5	169	44	70	85	25	12
15	1/2”	? 50	190	156.5	169	44	70	85	25	15
20	3/4”	? 50	195	160.5	176	44	70	95	31	16.3
20	3/4”	? 63	213	178.5	194,4	50,5	84,4	95	31	16,3
25	1”	? 50	200	164	183	44	70	105	38	19.5
25	1”	? 63	219	183	202	50,5	84,4	105	38	19.5
25	1”	? 90	259	223	242	66,2	116,4	105	38	19
32	11/4”	? 50	208	167.5	191	44	70	120	47	19
32	11/4”	? 63	226	185.5	209	50,5	84,4	120	47	19
32	11/4”	? 90	266	225.5	249	66,2	116,4	120	47	18
32	11/4”	? 110	302	261.5	285	77,4	140,6	120	47	18
40	11/2”	? 63	231	191	218	50,5	84,4	130	54	18
40	11/2”	? 90	271	231	258	66,2	116,4	130	54	20
40	11/2”	? 110	307	266	294	77,4	140,6	130	54	20
50	2”	? 63	245	200	233	50,5	84,4	150	66	20
50	2”	? 90	285	241	274	66,2	116,4	150	66	?
50	2”	? 110	321	276	310	77,4	140,6	150	66	?
?*? 按要求供應有NPT螺紋的的型號

N°	主要材料
1	閥體	不銹鋼 AISI 316 (CF8M)?
2	閥套	不銹鋼?AISI 316 (CF8M)
3	閥杠	不銹鋼?AISI 316L
4	閥芯	不銹鋼?AISI 316L
5	閥芯密封圈	PTFE（聚四氟乙烯）
6	閥控油缸	Poliamide（聚氨酯） PA 66 + GF 30%
7	插入式調節螺套	不銹鋼?AISI 303
8	活塞	黃銅涂鎳?(PBT + GF 30% testa/head?40 -?50)

壓力/溫度圖表

ARES - ATENA

常閉型：雙向常閉。介質從閥芯下方流入，避免了水錘作用。

介質從閥芯下方流入

不銹鋼編號 aisi 316	螺紋	DN	Kv ?m3/h	?控制器	控制器壓力bar MinMax		最大壓差 P max. bar	不銹鋼重量 Kg. AISI 316	閥芯用備件	控制器用備件
J4SPG1403	3/8”	15	4,5	40 (ATENA)	4,2	10	16	1	KGJP1303	J4SPG14R3
J4SPG1603	3/8”	15	4,9	50	4	10	16	1,1	KGJP1003	J4SPG16R3
J4SPG1404	1/2”	15	5,3	40 (ATENA)	4,2	10	16	1	KGJP1303	J4SPG14R4
J4SPG1604	1/2”	15	5,7	50	4	10	16	1	KGJP1003	J4SPG16R4
J4SPG1405	3/4”	20	9,2	40 (ATENA)	4,2	10	8	1,2	KGJP1305	J4SPG14R5
J4SPG1605	3/4”	20	10,5	50	4	10	10	1,2	KGJP1005	J4SPG16R5
J4SPG1805	3/4”	20	10,8	63	4	10	16	1,2	KGJP1005	J4SPG18R5
J4SPG1806	1”	25	20	63	4	10	11	1,6	KGJP1006	J4SPG18R6
J4SPG2106	1”	25	20	90	4	8	16	1,7	KGJP1106	J4SPG21R6
J4SPG2107	11/4”	32	29	90	4	8	14	3	KGJP1107	J4SPG21R7
J4SPG2108	11/2”	40	46	90	4	8	11	3,4	KGJP1108	J4SPG21R8
J4SPG2308	11/2”	40	46,5	110	4	8	16	4	KGJP1108	J4SPG23R8
J4SPG2309	2”	50	67	110	4	8	10	5,8	KGJP1109	J4SPG23R9
介質從閥芯上方流入的型號，請參考下表

閥控制器用備件盒含除閥體外所有的零件

閥芯用備件盒含閥芯及所需的密封圈

ARES?- ATENA

常閉型：介質從閥芯下方流入

不銹鋼編號 aisi 316	螺紋	DN	Kv m3/h	控制器	控制器壓力bar MinMax		最大壓差 P max. bar	不銹鋼重量 Kg. AISI 316	閥芯用備件	控制器用備件
J4CPG1403	3/8”	15	4,5	40 (ATENA)	2,5	10	表 N° 5	1	KGJP1303	J4CPG14R3
J4CPG1603	3/8”	15	4,9	50	1,8	10	表 N° 5	1	KGJP1003	J4CPG16R3
J4CPG1404	1/2”	15	5,3	40 (ATENA)	2,,5	10	表 N° 5	1	KGJP1303	J4CPG14R4
J4CPG1604	1/2”	15	5,7	50	1,8	10	表 N° 5	1	KGJP1003	J4CPG16R4
J4CPG1405	3/4”	20	9,2	40 (ATENA)	2,5	10	表 N° 5	1,2	KGJP1305	J4CPG14R5
J4CPG1605	3/4”	20	10,5	50	1,8	10	表 N° 5	1,2	KGJP1005	J4CPG16R5
J4CPG1806	1”	25	20	63	1,8	10	表N° 6	1,6	KGJP1006	J4CPG18R6
J4CPG2107	11/4”	32	29	90	1,8	8	表 N° 7	3	KGJP1107	J4CPG21R7
J4CPG2108	11/2”	40	46	90	1,8	8	表 N° 7	3,7	KGJP1108	J4CPG21R8
J4CPG2308	11/2”	40	46,5	110	1,8	8	表 N° 8	4,6	KGJP1108	J4CPG23R8
J4CPG2109	2”	50	59	90	1,8	8	表 N° 7	4,4	KGJP1109	J4CPG21R9
J4CPG2309	2”	50	67	110	1,8	8	表 N° 8	5,6	KGJP1109	J4CPG23R9
介質從閥芯上方流入的型號，請參考下表

ARES

常開型：介質從閥芯下方流入

不銹鋼編號 aisi 316	螺紋	DN	Kv ?m3/h	控制器	控制器壓力bar MinMax		最大壓差 P max. bar	不銹鋼重量 Kg. AISI 316	閥芯用備件	控制器用備件
J4APG1603	3/8”	15	4,9	50	1,8	10	表 N° 9	1	KGJP1003	J4APG16R3
J4APG1604	1/2”	15	5,7	50	1,8	10	表 N° 9	1	KGJP1003	J4APG16R4
J4APG1605	3/4”	20	10,5	50	1,8	10	表 N° 9	1,2	KGJP1005	J4APG16R5
J4APG1806	1”	25	20	63	1,8	10	表 N° 10	1,6	KGJP1006	J4APG18R6
J4APG1807	11/4”	32	28,5	63	1,8	10	表 N° 10	2	KGJP1007	J4APG18R7
J4APG2108	11/2”	40	46	90	1,8	8	表N° 11	3,7	KGJP1108	J4APG21R8
J4APG2309	2”	50	67	110	1,8	8	表 N° 12	5,6	KGJP1109	J4APG23R9

閥控制器用備件盒含除閥體外所有的零件

閥芯用備件盒含閥芯及所需的密封圈

ARES

雙動性，介質雙向流入

不銹鋼編號 aisi 316	螺紋	DN	Kv m3/h	控制器	控制器壓力bar MinMax		最大壓差 P max. bar	不銹鋼重量Kg. AISI 316	閥芯用備件	控制器用備件
J4DPG1603	3/8”	15	4,9	50	0,8	8	表 n° 13	1	KGJP1003	J4DPG16R3
J4DPG1604	1/2”	15	5,7	50	0,8	8	表 n° 13	1	KGJP1003	J4DPG16R4
J4DPG1605	3/4”	20	10,5	50	0,8	8	表 n° 13	1,2	KGJP1005	J4DPG16R5
J4DPG1806	1”	25	20	63	0,8	8	表 n° 14	1,6	KGJP1006	J4DPG18R6
J4DPG1807	11/4”	32	28,5	63	0,8	8	表 n° 14	1,9	KGJP1007	J4DPG18R7
J4DPG1808	11/2”	40	35	63	0,8	8	表 n° 14	2,3	KGJP1008	J4DPG18R8
J4DPG2108	11/2”	40	46	90	0,8	8	表 n° 15	3,6	KGJP1108	J4DPG21R8
J4DPG2109	2”	50	59	90	0,8	8	表 n° 15	4,3	KGJP1009	J4DPG21R9

閥控制器用備件盒含除閥體外所有的零件

閥芯用備件盒含閥芯及所需的密封圈

閥芯行程限制器

Limitatore di corsa valvole flusso avviato

在開啟狀況下可限制閥芯的行程，借此調節介質流量。

可提供所有的型號。單動常開型號可作緊急手控閥控器。

不提供閥控器?40

閥控器	A mm
50	25,5
63	21,5
90	5,2
110	5,9

緊急手動閥控器

可在緊急狀況下開啟閥門（缺少介質倒流，設備故障，缺少介質導流信號，等）。

可提供所有常閉型閥門

不提供閥控器?40

閥控器	A?mm
50	35,8
63	35,8
90	29,5
110	29,5

限位開關盒

限位開關盒可在機械、感應兩種行程限位情況下，控制開閉位子，適用于所有連接 ?50 - ?63 - ?90 - ?110 執行器的閥門。

如客戶要求，可提供電磁閥的連接夾具和液晶顯示器。

保護等級：IP 65

環境溫度：從-20°C至+70°C

連接電線：n°2 PG11

外殼采用聚酰胺材料做成，蓋子則用聚甲基丙烯酸酯。

不提供閥控器?40

可按360°度任意角度安裝

* M16 自選

閥控器	A?mm
50	52,1
63	47,5
90	37,7
110	29,5

感應限位開關NAMUR EExia

額定電壓：: 8 Vdc

功耗：工作時1 mA；靜態時3 mA

工作溫度：從-25°C至+100°C

配置	編號
1 個限位器: 閥門開啟位子上部	KSIN9A0XX
1 個限位器: 閥門關閉位子下部	KSIN9C0XX
2 個限位器：閥門啟閉位子	KSIN920XX

極限開關器

額定電壓：10÷30 Vdc

功耗：15 mA

工作溫度：從-25°C至+70°C

配置	編號
1 個限位器: 閥門開啟位子上部	KSI09A0XX
1 個限位器: 閥門關閉位子下部	KSI09C0XX
2 個限位器：閥門啟閉位子	KSI0920XX

機械限位開關器

最大限位行程：閥門開啟狀態

最小限位行程：閥門關閉狀態

配置	編號
2 個限位器	KSM0C20XX

電磁閥控制器

電流控制：3/2 直接連接。

可按360°度任意角度安裝。

標準手動閥控器

將電磁閥（NAMUR）連接板轉動180°,電磁閥就可選擇5/2和3/2之間的范圍工作。

標準手動閥控器

環境溫度：從-10°C至+50°C

電壓	24 Vac	115 Vac	230 Vac	12 Vdc	24 Vdc
電流控制	EP415024	EP415110	EP415220	EP412010	EP412024

電壓	24 Vac	115 Vac	230 Vac	12 Vdc	24 Vdc
NAMUR 電磁閥門*	ER8188A2	ER8188A4	ER8188A5	ER8188C1	ER8188C2
NAMUR interface	KBNJ0001
*To be used only with NAMUR interface only
